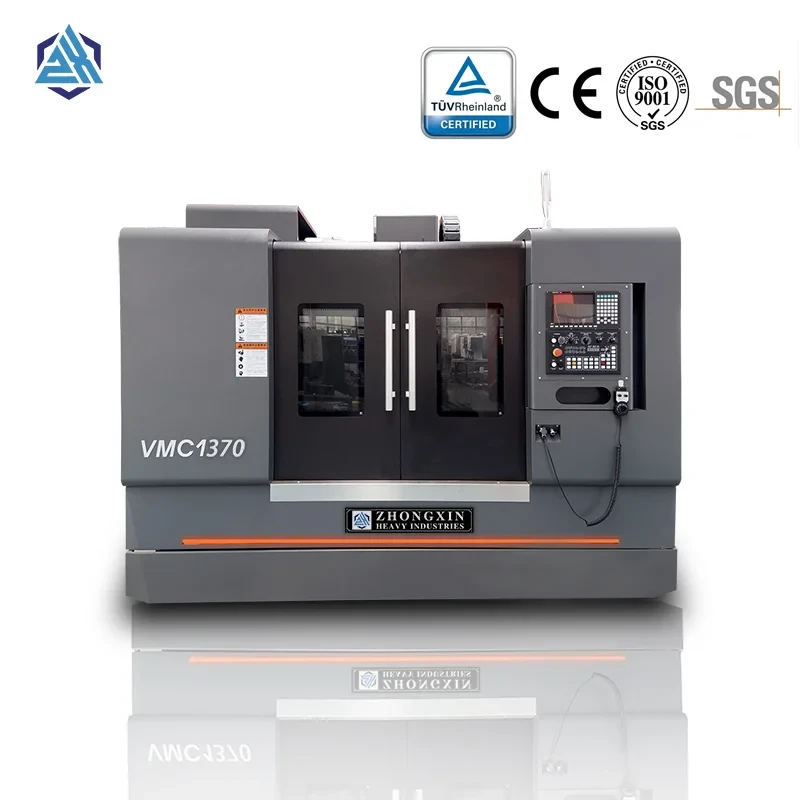

CNC treimise ja freesimise keskus



Vastab ANSI B11.8-2021 standarditele

Töö hoidmise nõuded
Toorikud tuleb kinnitada surveplaatide, kruvide või spetsiaalsete kinnitusdetailidega.Keelake torude pikendamine mutrivõtmetellibisemisvigastuste vältimiseks.

Tööriista turvaprotokoll
Enne spindli haardumist tuleb tööriistad jäigalt kinnitada. Töötamine kinnitamata tööriistadega on rangelt keelatud.

Operatsioonieelne-kinnitus
Kontrollige ülekandesüsteemi funktsionaalsust ja tehke enne töötlemist proovikäivitus paigaldatud tööhoidmisplokkidega.

Freesimisprotsessi juhtimine
Enne parameetrite optimeerimist käivitage kõik lõiketoimingud - eriti töötlemata freesimine - vähendatud ettenihkekiirustel.

Telje liikumise protseduur
Enne laudade või tööriistahoidikute ümberpaigutamist vabastage alati telje lukustuskruvid.

Tööriistade käsitsemise ohutus
Kasutage tööriista paigaldamisel/eemaldamisel vasest või mittesädemeid-sädemeid tekitavaid vasaraid, et vältida kildude väljapaiskumisel tekkivaid vigastusi.

Aktiivsed raiekeelud
Töötlemistoimingute ajal:

Ärge reguleerige spindli kiirust

Ärge muutke tööriista seadistusi

Ärge puudutage töödeldavaid detaile

Ärge tehke mõõtmisi





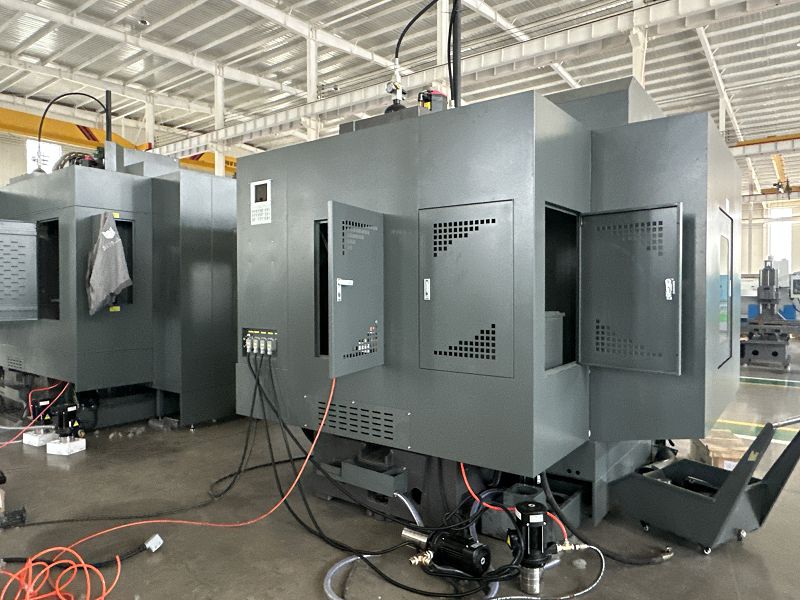

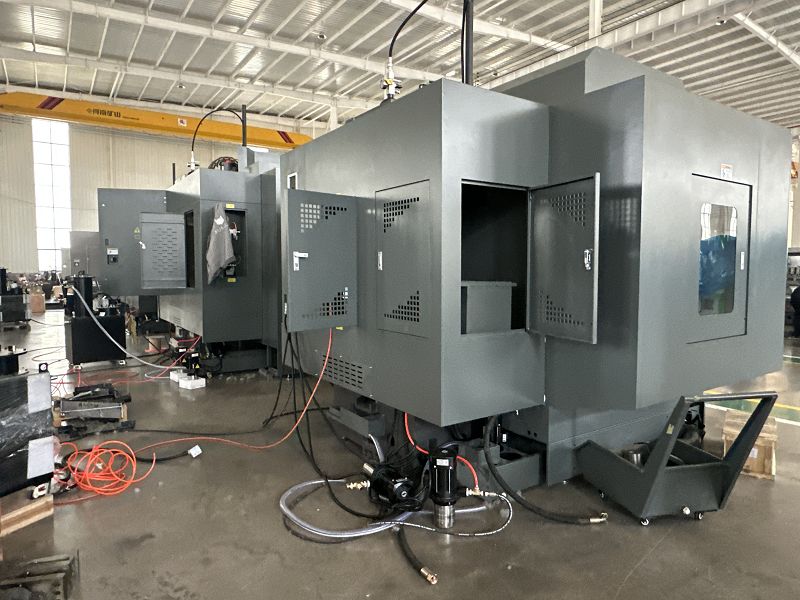

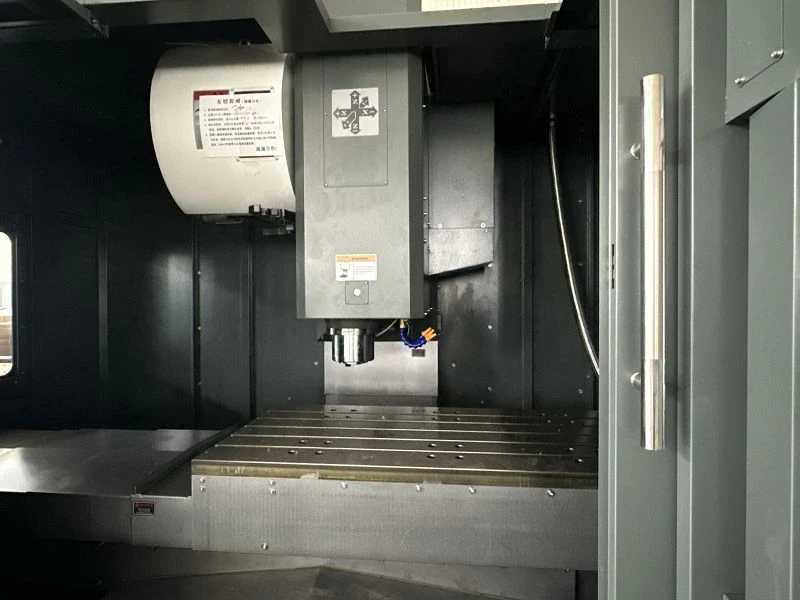

Need süsteemid integreerivad digitaalsed juhtseadmed tavapäraste freesimisplatvormidega, võimaldades programmeeritavat mitmeteljelist töötlemist G-koodi täitmise kaudu.

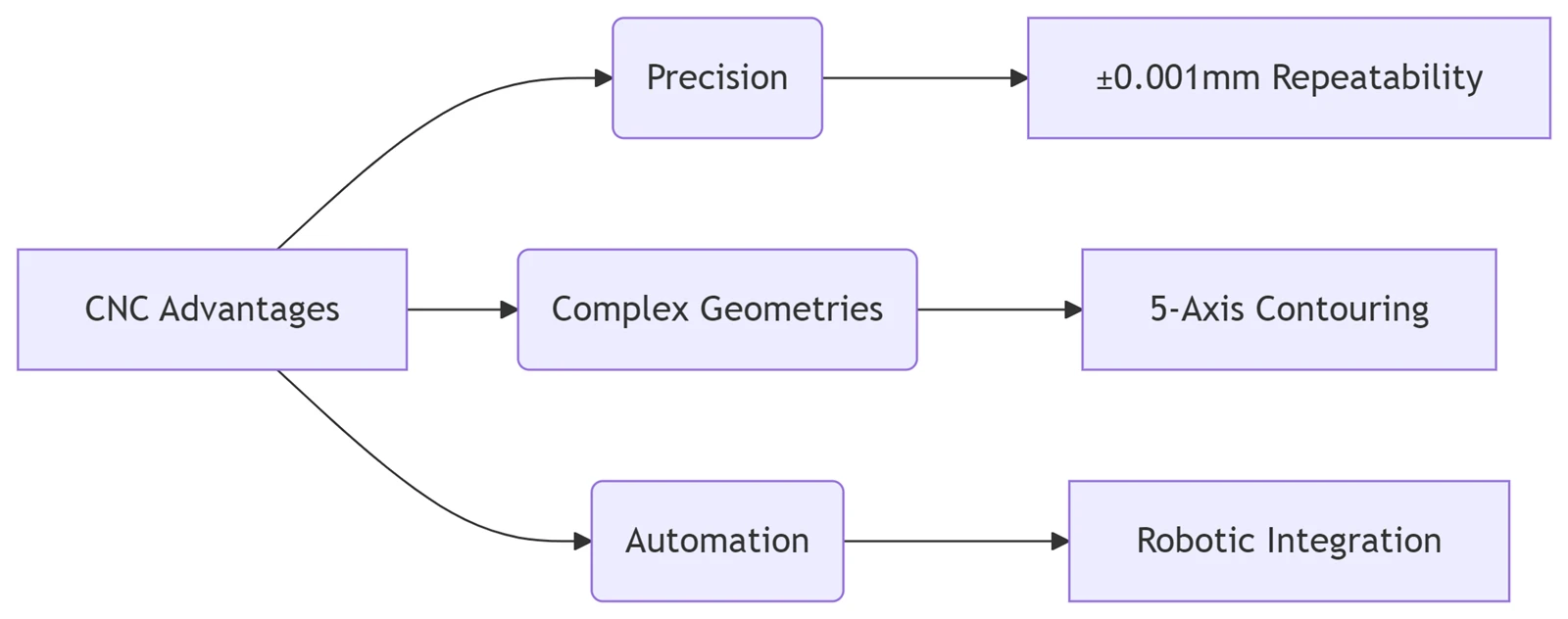

Tehnilised eelised tavapärase freesimise ees

Täiustatud protsesside paindlikkus
Võimaldab töödelda keerulisi kontuure ja tihedaid{0}}tolerantsi komponente (nt survevaluvormid, kosmosekorpused) rohkem kui käsitsi.

Täiustatud geomeetriline võimsus
Töötleb matemaatiliselt määratletud keerulisi{0}}kõverate profiile ja 3D-topoloogilisi pindu, mis on käsitsi seadmetes saavutamatud.

Ühe-mitme-toimingu seadistamine
Lõpetab treimise, freesimise, puurimise ja puurimise ühe kinnitustsükliga (vähendab 基准误差 85%).

Täpsed jõudlusnäitajad

Standardne positsioneerimiseraldusvõime: 0,001 mm

Suure täpsusega-süsteemid: 0,1 μm või vähem

Kõrvaldab inimlikud mõõtmisvead

  CpK >1.67 protsessivõime

Automatiseerimise efektiivsus

Vähendab juhi väsimust automatiseeritud tsüklite kaudu

Võimaldab integreeritud CIM-süsteemidega{0}}tulede tootmist

Tootlikkuse optimeerimine

Vaja on minimaalselt spetsiaalset kinnitust

Üleminekud salvestatud programmide kaudu alla 15 minuti

Ühendab freesimise (ISO 3002), puurimise (ISO 10889) ja puurimisfunktsioonid

Astmeta spindli/söötmise juhtimine optimeerib lõikeparameetreid



Lõiketööriistade tehnilised andmed

Kinnisvara	Nõue	Testimisstandard
Löögikindlus	>15 J/cm²	ISO 148-1:2016
Murdetugevus	TIK Suurem või võrdne 12 MPa√m	ASTM E399
Kulumiskindlus	HRC suurem kui 62 või sellega võrdne	ISO 6508-1:2016
Punane kõvadus*	600 kraadi @ 58 HRC miinimum	ISO 4885 (kuivtöötlus)



Tehnilise vastavuse märkused

Ohutusprotokollid: ühtlustada OSHA 1910.212 masinakaitsenõuetega

Täpsusstandardid: Sertifitseeritud vastavalt ISO 10791-7 testimiseeskirjadele

Tööriistade spetsifikatsioonid: Valideeritud vastavalt ISO 13399 digitaalsete tööriistade andmete standarditele



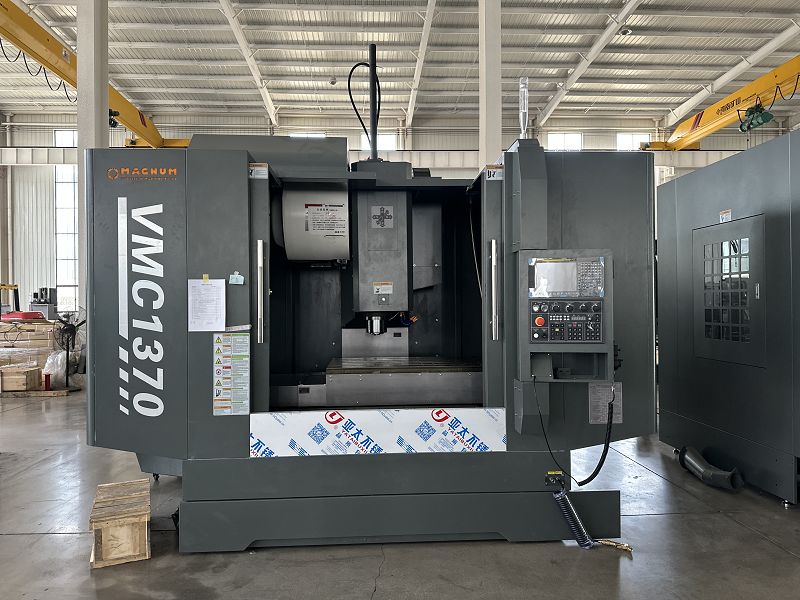

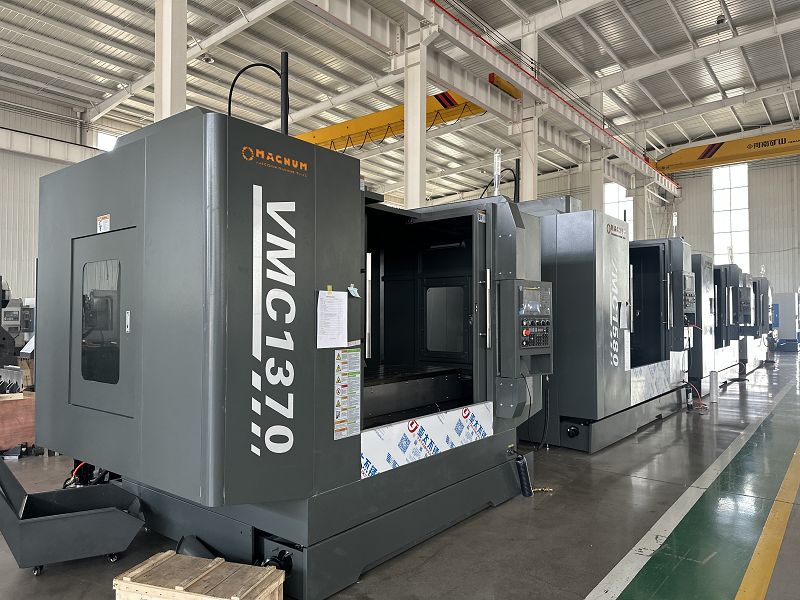

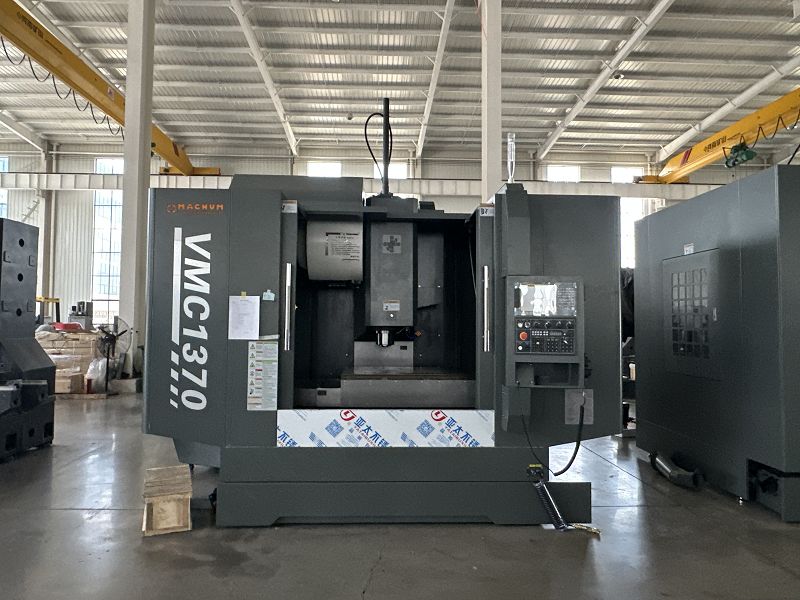

Tehnilised andmed		VMC1160	VMC1370	VMC1580
Tabeli suurus	mm	1200x600	1500×700	1700×800
maksimaalne kandevõime	kg	1000	900	1500
X/Y/Z telje käik	mm	1100×600×600	1300×700×700	1500×800×700
Spindli keskpunkti ja samba vaheline kaugus	mm	650	752	871
Spindli otsa ässa ja töölaua pinna vaheline kaugus	mm	120-720	150-850	150-900
X/Y/Z Max.söötmiskiirus	mm/min	10000	8000	10000
X/Y/Z Max.Kiirkäik	m/min	32/32/30	20/20/15	20/20/16
spindli kiirus	p/min	8000	8000	6000
spindli koonus	tüüp	BT40	BT40	BT50
Spindli mootori võimsus	kW	11/15	11/15	15/18
X/Y/Z telje servomootori võimsus	kW	4/4/5	4/4/5	4.5/4.5/4.5
T-pesa	mm	5-18×100	5-18×145	5-22×145
Korrake positsioneerimise täpsust	mm	±0.005	±0.005	±0.005
Tööriista mahutavus		24T	24T	24T
Maksimaalne tööriista kaal	kg	8	8	15
Max.tööriista pikkus	mm	300	300	300
Elektriline võimsus	kVA	18	22	30
Masina mõõtmed (PxLxK)	mm	3100×2490×2380	3600×3000×2700	4260×3545×3200
Netokaal	kg	7000	11000	12000
