Uus CNC vertikaalne treipink





1. Drum (Disk) Type Tool Magazine

Tööriista telg paralleelne trumli teljega:

Tööriistad on paigutatud radiaalselt või aksiaalselt ümber trumli/ketta.

Lihtne struktuur, mida kasutatakse tavaliselt väikese -mahuga ajakirjade jaoks (8–64 tööriista).

Piirang: Suuremad trumli läbimõõdud suurendavad pöörlemisinertsi ja tööriista valimise aega.

Optimeerimine: topelt- või mitme-rõngaga tööriistade paigutus parandab ruumikasutust.

Tööriista telg kaldus trumli telje suhtes:

Tööriista telg moodustab trumli teljega teravnurga.

Vähendab manipulaatori keerukust tööriista vahetamise ajal.

Puudused: suurem ruumijälg, piiratud paigalduspaindlikkus ja väiksem võimsus.

2. Chain{1}}Type Tool Magazine

Struktuur: kompaktne disain koos tööriistadega, mis on paigaldatud servo{0}}ajamiga ketile.

Mahutavus: tavaliselt 30–120+ tööriista.

Põhikomponendid:

Ajami süsteem: Servomootor + tiguülekande reduktor (või käigud).

Juhtrattad: Karastatud pinnad vastupidavuse tagamiseks; juhtpiludega topeltpingutusrattad joonduse säilitamiseks.

Null{0}}positsiooni kalibreerimine:

Null-asendiplokk ja andur tagavad tööriista täpse positsioneerimise.

Kriitiline, et vältida rikkeid robottööriistade vahetamise ajal.

3. Võre (võre) kast-Tüüptööriistade ajakiri

Fikseeritud tüüp:

Lineaarsetesse ridadesse paigutatud tööriistad.

Tööriista valik robotkäe abil X/Y liigutusega.

Eelis: Suur ruumitõhusus suure -mahuga ajakirjade jaoks.

Mitte-Fikseeritud tüüp:

Modulaarne disain mitme teisaldatava{0}}alamajakirjaga.

Alamajakirjad{0}} võivad tööriistadele juurdepääsu saamiseks vertikaalselt ulatuda.





1. Ketta-tüüpi tööriista ajakiri

Komponendid:

Surveribad ja kronsteini korpus süvistatud aukudega samba joondamiseks.

Kuumtöödeldud-konksküüned ja ühest tükist vormitud{1}}klambrid.

Eelised: Kerge, jäik struktuur, madalad tootmiskulud ja lihtne kokkupanek.

2. Chain{1}}Type Tool Magazine

Põhifunktsioonid:

Ajami mehhanism: Servomootor + tiguülekande reduktor (reguleeritav pöördemomendi/kiiruse järgi).

Pingutussüsteem: karastatud pindade ja reguleeritava pingega juhtrattad.

Null{0}}Positsioneerimine:

Nullplokk paigaldatud igasse keti asendisse; andur, mis on kalibreeritud tööriistakomplekti joondamiseks robotkorjejaamas.

Ühesuunaline suunamine (päripäeva/vastupäeva vastavalt disaini spetsifikatsioonidele).

Tööriista positsioneerimise täpsus:

Vale joondumine kodustamise ajal põhjustab roboti tööriista korjamisvigu, mis põhjustab tööriista kokkupõrkeohtu.

Täpne null{0}}asendi kalibreerimine on töökindluse tagamiseks hädavajalik.

Disaini kompromissid{0}}:

Trummi ajakirjad: Lihtsus vs piiratud mahutavus.

Keti ajakirjad: Suurem võimsus, kuid nõuab täpset pingutamist ja joondamist.

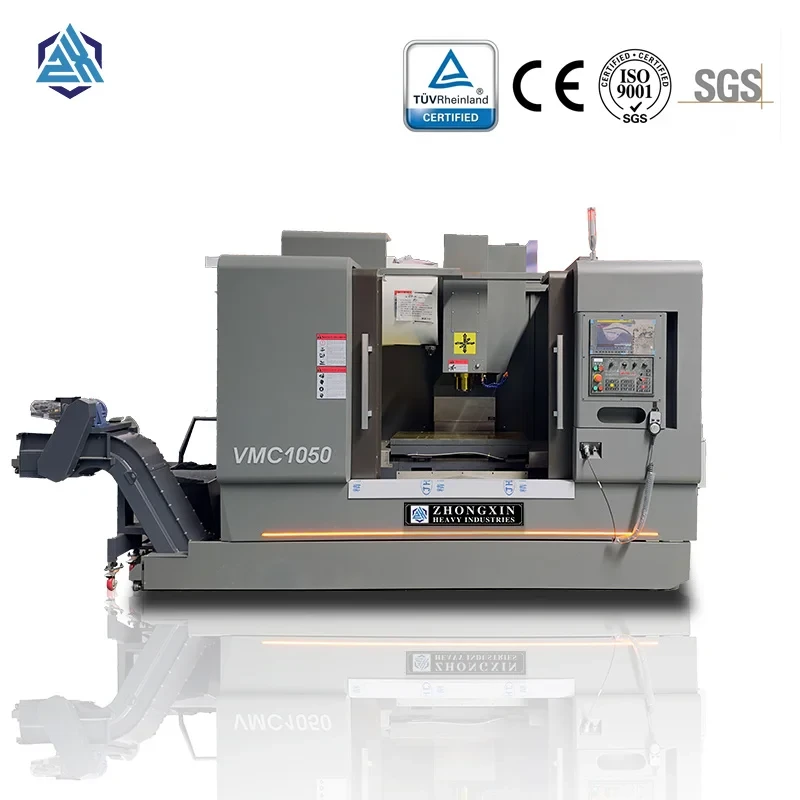

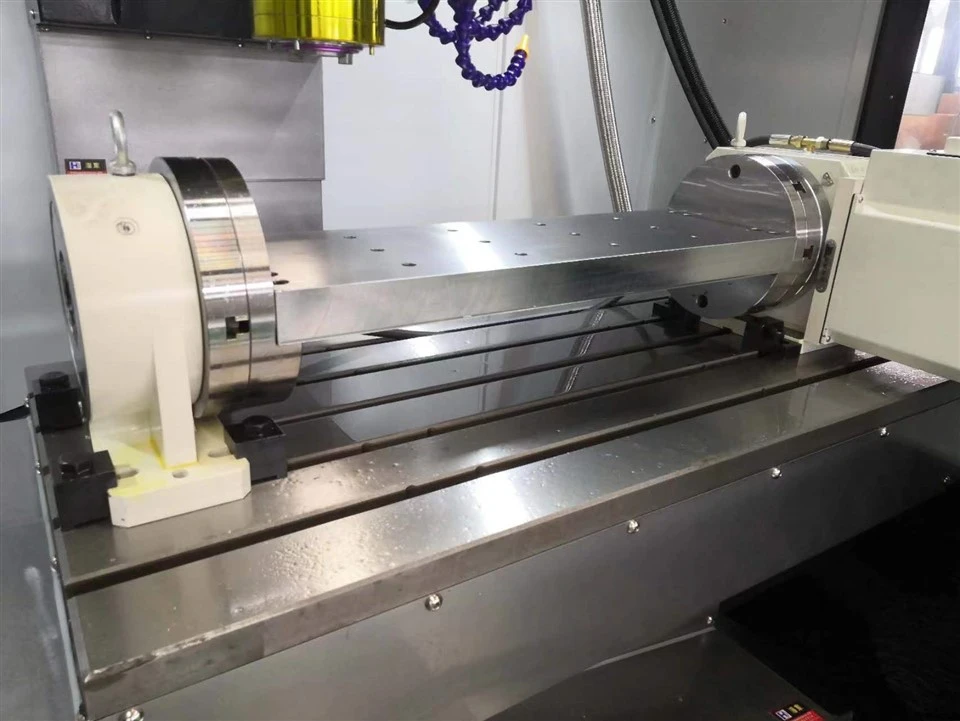

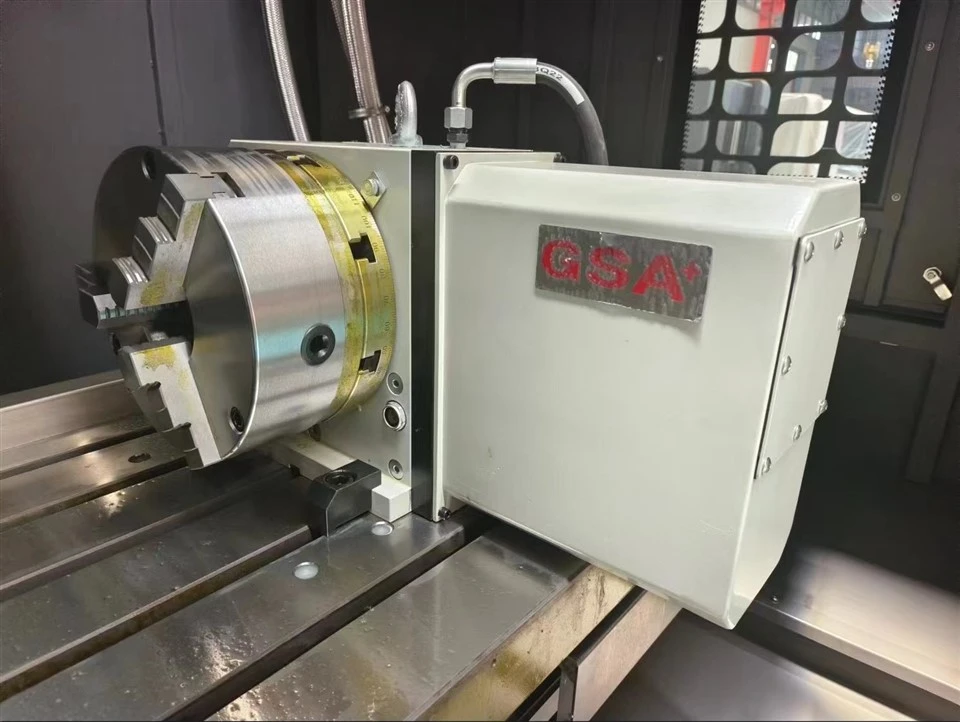

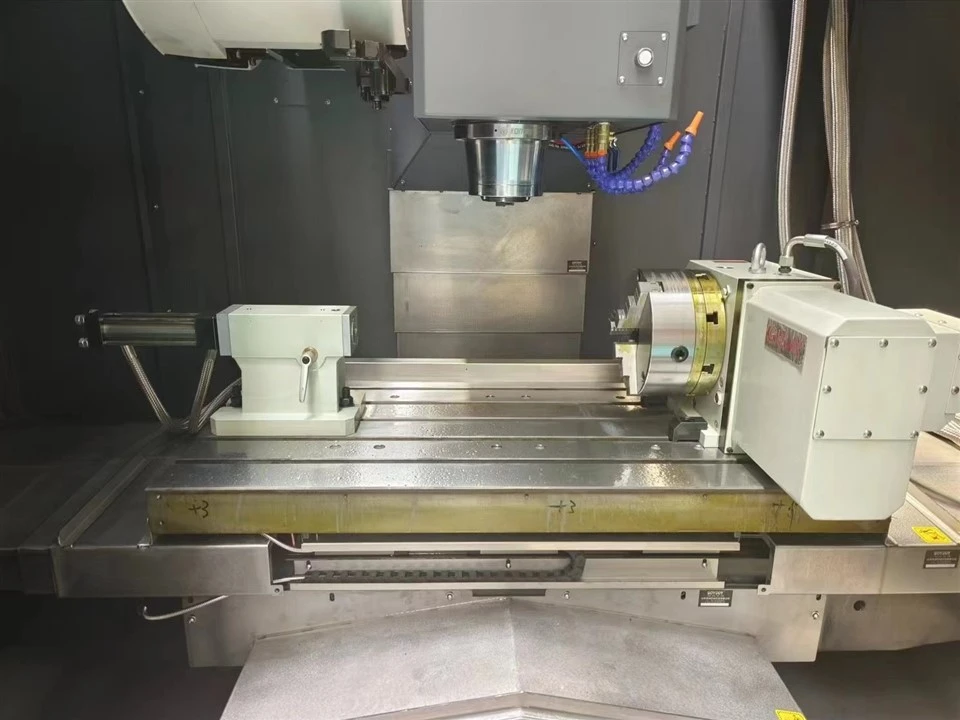

Tehniline parameeter	VMC1050
Laua suurus mm	530*1000
T-pesa	5-18*90
Maksimaalne kandevõime (kg)	600
X-telje käik mm	1000
Y-telje käik mm	500
Z-telje käik mm	600
Spindli keskpunkti ja samba vaheline kaugus mm	579
Spindli otsapinna ja töölaua pinna vaheline kaugus mm	140-740
Spindli koonus	BT40
Spindli kiirus (rpm)	8000
Spindli mootori võimsus (Kw)	7.5
X/Y/Z telje servomootori võimsus (Kw)	3.9
X/Y/Z mootori ühendus	Otse ühendatud
X/Y/Z Juhttee tüüp	lineaarne juhend
Tööriista mahutavus	24T
Maksimaalne tööriista kaal kg	8
Max tööriista pikkus mm	300
Elektriline võimsus KVA	19
Tööriistade ajakiri	Käe tüüp
X/Y/Z Max. Kiirkäik m/min	24-24-20
X/Y/Z Max. etteande kiirus mm/min	10000
Korda positsioneerimise täpsust mm	±0.004
Masina mõõtmed {PxLxH) mm	2900x2420x2700
Net. Kaal (kg)	5400
süsteem	KND-2100M
